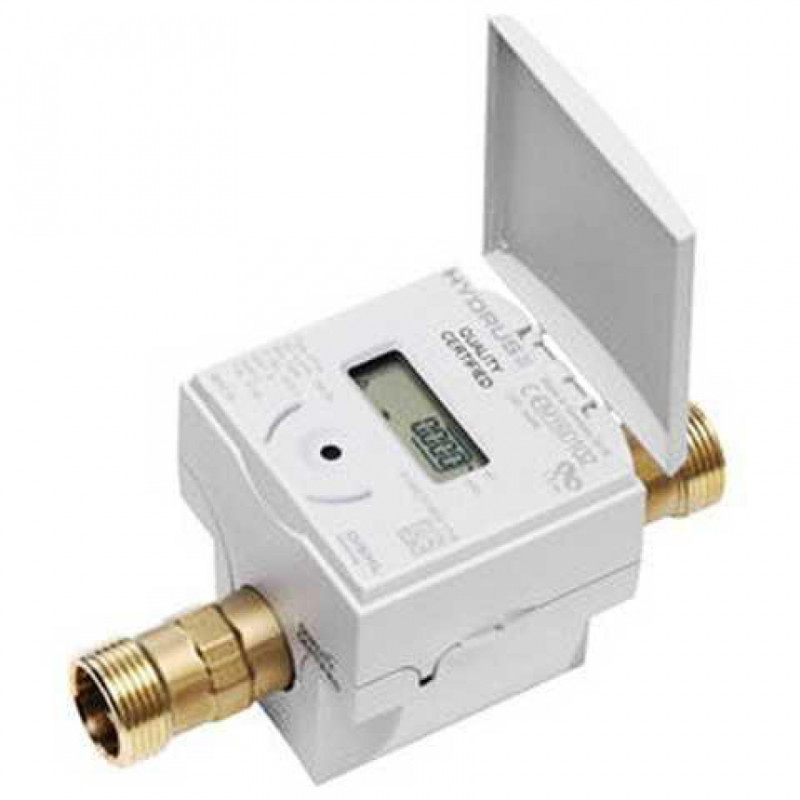

Ультразвуковой счетчик воды HYDRUS 4,0 DN20

Счетчики воды ультразвуковые статические HYDRUS Ду20, присоединение муфтовое G1 B, номинальный расход Qn 4,0м3, монтажная длина L=190мм с модулем M-Bus производства Diehl Metering, предназначены для высокоточного R=250 (класс С) измерения и регистрации показаний расхода холодной/горячей воды в жилых и других помещениях коммунального хозяйства, системах водоснабжения с рабочим давлением до 16 бар, без КМЧ. Водосчетчики имеют возможность создания системы сбора данных и диспетчеризации.

 Ультразвуковая технология позволяет точно рассчитывать расход воды и устраняет отклонения измерения, вызванные песком, взвешенными частицами или воздушными пузырьками.


Основные преимущества ультразвуковых счетчиков воды HYDRUS:

• Долгосрочная стабильная работа в сложных условиях;
• Обнаружение утечек и разрывов трубы;
• Утверждение MID до R = 400 (холодная вода) и R = 160 (горячая вода);
• Прямой линии не требуется;
• Нечувствительны к накипи и песку;
• Установка в любом положении;
• Срок службы батареи до 16 лет;
• Доступные версии с холодной водой и версии с горячей водой;
•  Доступны со встроенным радио модулем 434 или 868 МГц, M-Bus или импульсным выходом;
• Передача данных в протоколах Prios, Real data или Open Metering (выбираемый профиль A OMS поколения 3 или профиль B поколения OMS).

Основные технические характеристики водосчетчиков HYDRUS:

• Средний температурный диапазон +1°С ... + 50°С (холодная вода) / +1°С ... + 90°С (горячая вода);
• Рабочая температура окружающей среды +1°С ... +70°С;
• Температура окружающей среды при хранении -20°С ... + 70°С (> 35°C макс. 4 недели);
• Номинальное давление PN 16 бар;
• Источник питания 2 х 3,6 В постоянного тока литиевые батареи (возможна только 1 батарея с M-Bus);
• Срок службы батареи T30 / T50 до 12 лет (1 батарея), до 16 лет (2 батареи). Зависит от интервала отправки радиопередачи, длины передачи и температуры окружающей среды на установке;
• Возможно несколько комплектаций интерфейса:

             - Оптический (для настройки отображения информации и радиопередачи, для переключения на различные циклы);
             - Радио (434 или 868 МГц, Prios, реальные данные, открытый стандарт измерения (OMS-поколение 3, профиль A или OMS-поколение 4, профиль B, по  выбору);
             - M-Bus (2400 бод (настраивается до 300 бод), настраиваемая передача, длина кабеля 1,5 м, питание только от встроенной батареи);
             - L-Bus + импульсный выход (2 настраиваемых импульсных выхода, длина кабеля 1,5 м).

• Хранилище данных для событий и значений потребления;
• Класс защиты IP 68.

Место установки расходомера должно гарантировать его долгую эксплуатацию без возможных механических повреждений.

Показатели дисплея (всегда включен):

• Индикация дисплея LCD, 8-значный;
• Единицы DN 15 - DN 32 расход и объем (м³ + 3 цифры после десятичной точки);
• Единицы DN 40 + DN 50 расход и объем (м³ + 3 цифры после десятичной точки); Объем (м³ + 2 цифры после десятичной точки);
• Отображаемые значения (в зависимости от конфигурации). Объем - расход - температура среды - проверка дисплея - текущая ошибка и состояние тревоги - дата - первичный и вторичный адрес - включение / выключение радиосигнала - срок службы батареи - день учета - счетчик часов ошибки - значения импульсов - контрольная сумма программного обеспечения.

Характеристики импульсного выхода:

• Макс. входное напряжение 30 В.
• Макс. входной ток 27 мА.
• Макс. падение напряжения на активном выходе 2 В/27 мА.
• Макс. ток через неактивный выход 5 мкА/30 V.
• Макс. обратное напряжение без разрушения выходов 6 В.
• Частота пульса 0,1 ... 100 л / импульс

Модули для передачи данных счетчика HYDRUS:

• Импульсный  (2 программируемых выхода, кабель 1,5м);
• M-BUS;
• L-BUS;
• Радио;
• Оптический
